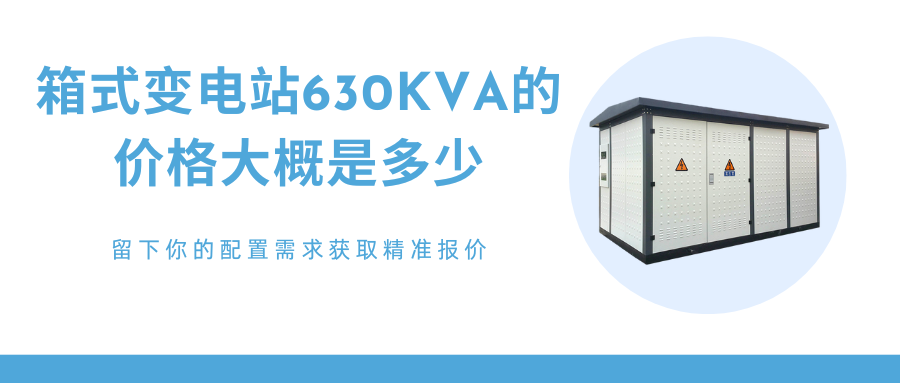

630kva箱式變電站（以下簡稱630kva箱變）之前也介紹過好幾臺了，今天這臺箱變配置不一樣，價格也不一樣，大概是7.8萬元（不含運費和變壓器價格），大家也可以參考一下。
這臺630kva箱變的結構依然是高壓部分、變壓器部分、低壓部分。

高壓部分：包括進線柜和出線柜。進線柜包含GN19-12型隔離開關、VS1真空斷路器、電流互感器、帶電顯示器、高壓限流熔斷器、電壓互感器、避雷器等元件；出線柜包含GN30-12型隔離開關（帶接地）、VS1真空斷路器、電流互感器、帶電顯示器、避雷器等元件。GN19-12和GN30-12是兩種常見的戶內高壓隔離開關，主要區別是前者采用三相平行安裝的支柱絕緣子結構，導電部分通過觸刀、靜觸頭和拉桿絕緣子連接，操作機構通常為人力操作，其進出線端子一般位于安裝框架的同側；后者采用旋轉觸刀式設計，三相共底架，絕緣子和觸頭固定在上下兩個平面上，通過旋轉觸刀實現分合閘；其進出線端子通常分列于底架兩側，這種結構更緊湊，占用空間較小。
變壓器部分：采用的是SCB13-630kva干式變壓器，分接范圍是±2×2.5%，連接組別是Dyn11。
低壓部分：包括進線柜、電容補償柜、出線柜。進線柜包含框架式斷路器、電流互感器等元件；電容補償柜包含避雷器、隔離開關、電流互感器、電容器等元件；出線柜包含塑殼斷路器、隔離開關、電流互感器等元件。
以上就是這臺630kva箱變的價格和大致配置，只是作為一個參考，如果你有購買箱變的想法，歡迎隨時咨詢，可以獲取同款系統圖和報價清單。
